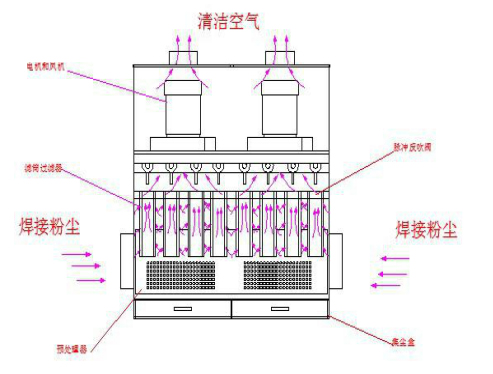

一﹑设备组成及结构
一体式滤筒除尘器的主要结构由电机和风机，滤筒式过滤器，脉冲反吹装置，集尘盒，预处理器，脉冲控制仪，压差传感器等主要部件组成。
主要控制元件供应商：瑞士 Schurter 品牌，法国 SHAF 品牌, 得力西 品牌
主要备件：过滤器组件
主要特点：
1、滤芯自动清洁，不需要停止主机和其他操作。当滤筒表面饱和阻力达到一定的允许值时，自动清洁功能开启，并在主机工作过程中依次对各滤筒单元进行单独反吹清洁，保障除尘机始终处于良好工作状态。
2、所有过滤筒采用垂直安放结构，烟尘净化效果比其他结构形式更有效。滤筒表面覆盖的聚四氟乙烯薄膜，可过滤筒有使用寿命。
3、可选择配置不同滤料的过滤筒，以满足不同性质烟尘的清除或空气过滤。
4、滤筒更换方式为抽取式，不需要使用任何辅助工具，便可进行更换。
5、右侧面均预设有管路接口，用户可根据使用场合自由选择。
6、所配置的高性能蜗轮风机，吸风量大，吸力超强。
7、可通过控制版面上的数字仪表观察过滤筒运行状况。
8、选用 1μm（可调节）过滤器，可防止吸入含有水、油成份的微粒杂物。
二﹑工作原理
烟尘气体从除尘器进风口进入，烟尘进入预处理装置，大颗粒的烟尘和火花被分离直接落入集尘盒，较细的烟尘进入除尘器过滤段，烟尘均匀的流入过滤器，烟尘吸附在滤筒外表面，在负压的作用下过滤后的洁净气体进入滤筒内再经出风口进入大气。烟尘颗粒则被滤芯阻拦在其表面上，当被阻拦的烟尘在滤芯表面不断沉积时，滤芯里外的压差也同时不断加大，当压差达到预先设定值时，控制压缩空气的电磁阀被打开，系统进入自动反吹清灰工作状态，滤筒在急剧膨胀，并伴随着气流的反向作用，抖落烟尘，烟尘进入集尘盒内。

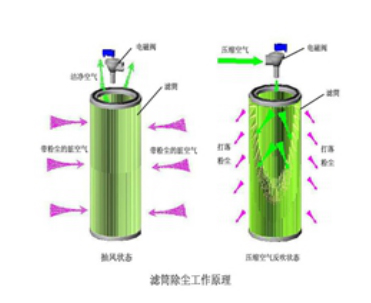

工作原理图：

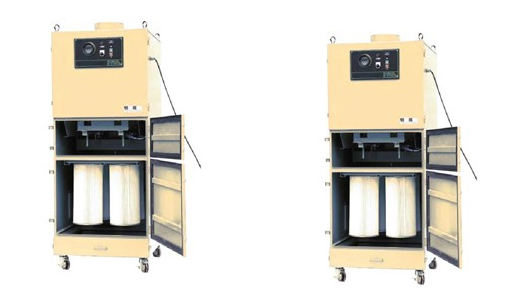

三﹑构造与型号
四﹑技术规格
|
型号 |
风量 |
压力 |
电机 |
过滤材料 |

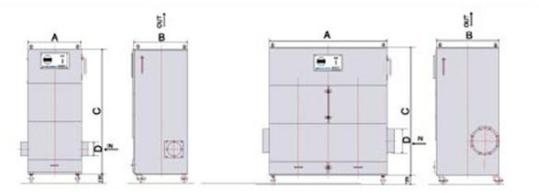

外形尺寸 Dimension |
重量 |
|
Air Volume |
Pressure |
Motor |
Filter |
Weight |
|
Type |
|
|
|
|
|
A |
B |
C |
D |
|
（m3/h） |
（Pa） |
（Kw） |
|
（Kg） |
|
|
|
|
SFMC-40 |
4000 |
2350 |
3 |
进口聚酯 |
800 |
680 |
2000 |
250 |
350 |
|
纤维 |
|
SFMC-50 |
6000 |
2350 |
5.5 |
900 |
900 |
2000 |
250 |
375 |
|
SFMC-60 |
9000 |
2350 |
7.5 |
|
900 |
900 |
2000 |
250 |
380 |
|
SFMC-90 |
9000 |
2350 |
11 |
|
1700 |
900 |
2300 |
400 |
740 |
|
SFMC-120 |
12000 |
2350 |
15 |
|
1900 |
900 |
2300 |
450 |
900 |
|
SFMC-180 |
18000 |
2350 |
22 |
|
2300 |
1750 |
2400 |
500 |
1200 |
|
SFMC-200 |
20000 |
2350 |
30 |
|
2300 |
1750 |
2550 |
650 |
1350 |
五﹑配件明细表
|
产品型号 |
系统组成部分 |
名 称 |
数 量 |
|
SFMC-90
自动清灰型除尘器 |
过滤器组件
及控制单元
组件 |
控制系统单元（SHAF 全自动脉冲清灰中央控制单元，热保护器，继电器等） |
1套 |
|
脉冲反吹控制单元（脉冲电磁阀，脉冲反馈系统及传动元器件） |
1套 |
|
PTFE 聚酯纤维过滤器组件（F1
级阻燃型） |
1 套 |
|
过滤器数显压差控制单元 |
1 套 |
|
减压阀组件 |
1套 |
|
集尘装置 |
1套 |
|
电机 |
吴江中意香樟树系列功率 11kw |
1套 |
|
风机 |
吴江中意香樟树系列9000m3/h |
1套 |
|
其他配置 |
预过滤器，大火花过滤器，f1 级阻燃配置 | |
热处理温度控制箱
